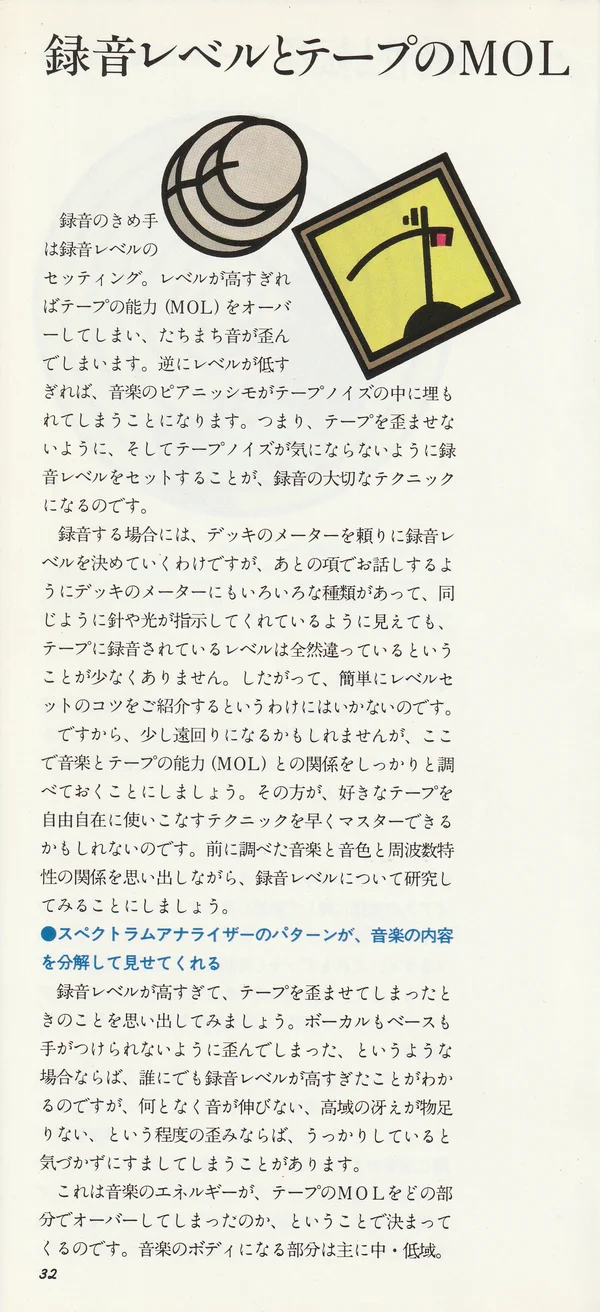

Уровень записи и MOL ленты
Решающий момент при записи - выставление уровня записи. Если уровень слишком высок, мы превышаем возможности ленты (MOL), и звук сразу же начинает искажаться. И наоборот, если уровень слишком низок, пианиссимо музыки утонет в шуме ленты. Иными словами, выставить уровень записи так, чтобы лента не искажала и чтобы шум ленты не был заметен, - это и есть важная техника записи.
При записи уровень определяют, ориентируясь на индикатор деки, но, как мы расскажем в следующем разделе, индикаторов на деках бывает несколько разновидностей, и нередко бывает так, что внешне стрелка или светодиоды показывают одинаково, а уровень, реально записанный на ленте, оказывается совершенно разным. Поэтому просто так, в двух словах, представить вам секреты выставления уровня - не получится.
Поэтому, пусть это и небольшой обходной путь, давайте здесь как следует разберёмся в связи между музыкой и возможностями ленты (MOL). Возможно, именно так вы быстрее освоите технику свободного и уверенного использования любимых лент. Вспоминая то, что мы ранее рассмотрели о связи музыки, тембра и частотной характеристики, исследуем теперь уровень записи.
Картина на спектроанализаторе раскладывает содержание музыки на составляющие и показывает их нам
Вспомним случай, когда уровень записи был слишком высок и мы загнали ленту в искажение. Если ситуация такая, что вокал и бас искажены так, что уже ничего не сделаешь, любой поймёт, что уровень записи был слишком высок. Но если искажения такого порядка, что звук как-то «не тянет», верхним частотам не хватает чёткости, то невнимательный слушатель может этого и не заметить.
Это определяется тем, в какой именно области энергия музыки превысила MOL ленты. То, что составляет «тело» музыки, - это в основном средне-низкие частоты.
Например, если ударить по самой высокой ноте фортепиано, то есть по самой правой клавише, мы услышим очень высокий, звенящий звук. Однако частота, лежащая в основе этого звука (основной тон), - чуть выше 4 кГц - неожиданно низкая частота. К нему добавляются высшие гармонические составляющие (обертоны), кратные основной частоте в 2, 3, 4 … n раз, и в результате мы слышим характерный тембр фортепиано.
То, что мы выше назвали «искажением, с которым уже ничего не сделаешь», - это результат превышения MOL ленты именно в той области, которая составляет «тело» музыки. А во втором случае, когда запись «как-то не звенит», превышение MOL чаще всего происходит в области обертоновых составляющих. Даже если главная составляющая звука записана уверенно, искажение обертоновой составляющей коверкает информацию, передающую тембр и нюансы звука, и звучание перестаёт быть прозрачным.
В таком случае хочется узнать, как именно и на каких уровнях содержатся в музыке обертоновые составляющие. Давайте исследуем это с помощью спектроанализатора.
Этот прибор запоминает все звуковые составляющие одной музыкальной композиции и в виде графика показывает, какие уровни сигнала и на каких частотах - от низких до высоких - содержались в материале. То есть достаточно понять, что этот график не должен превышать график MOL ленты. Что ж, рассмотрим теперь применение этого графика в связке с регулятором уровня записи и индикатором деки.

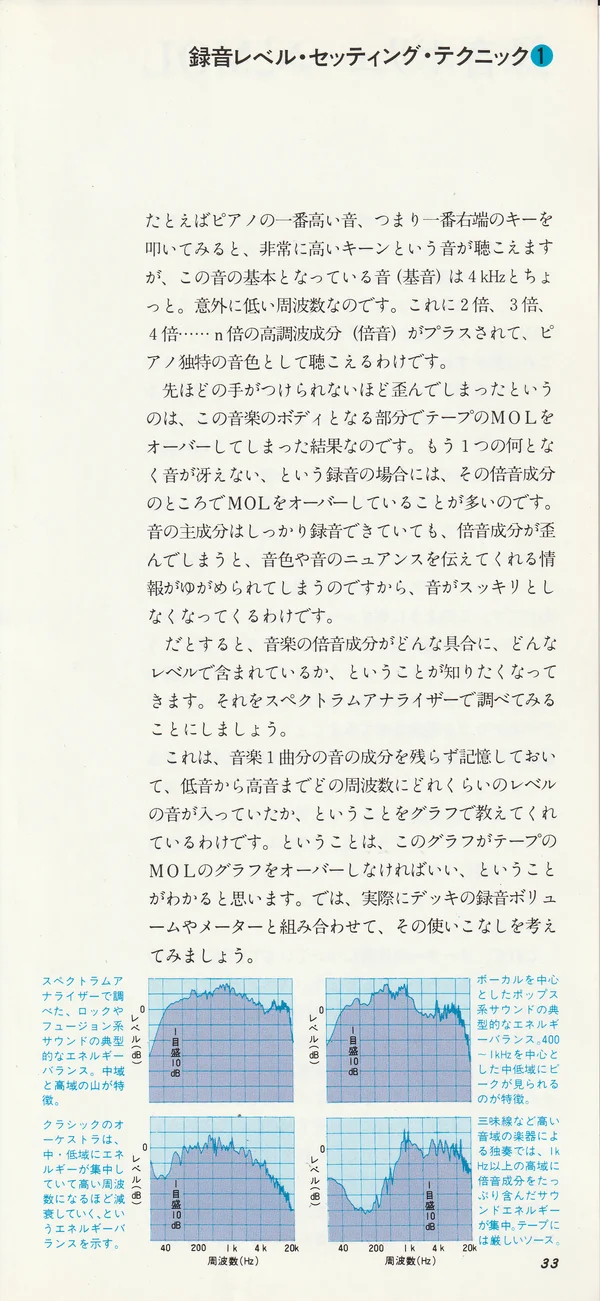

Подписи под четырьмя спектрограммами на стр. 33 справочника (типичные энергетические балансы разных жанров, исследованные спектроанализатором):
Рок и фьюжн: характерны пики в области средних и высоких частот.
Классический оркестр: энергия сосредоточена в средне-низких частотах, с ростом частоты идёт затухание.
Поп с вокалом: характерен пик в средне-низкой области с центром в районе 400-1 кГц.
Сольные инструменты высокого регистра (например, сямисэн): звуковая энергия с обширными обертоновыми составляющими сосредоточена выше 1 кГц. Для ленты это жёсткий источник.

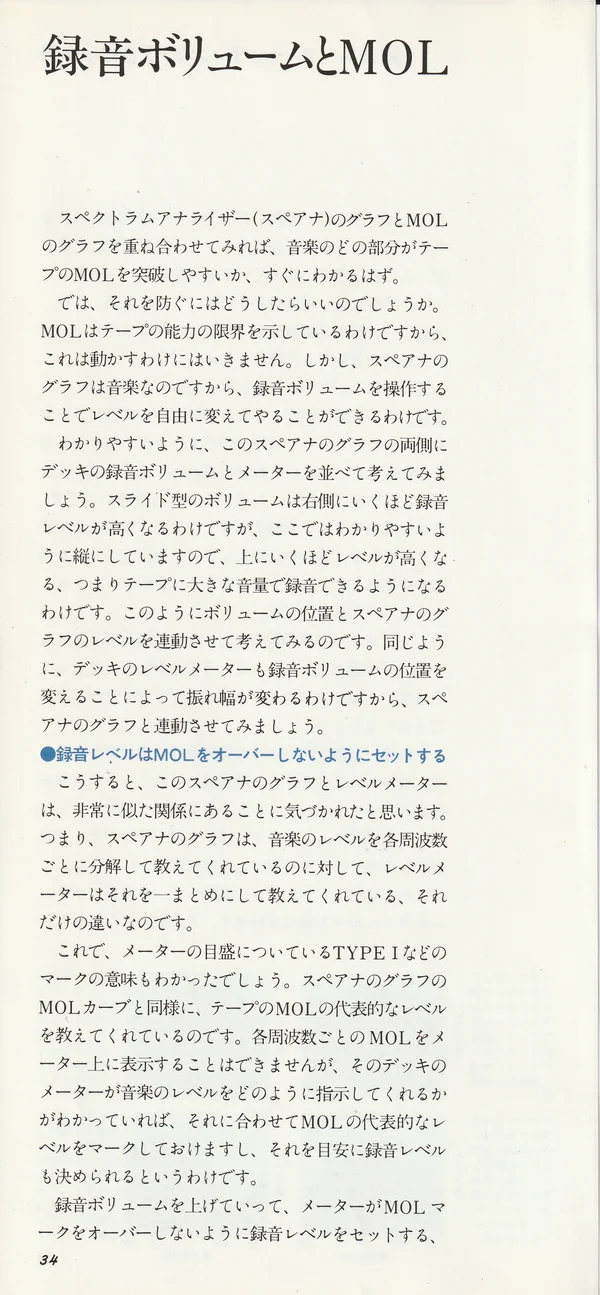

Регулятор уровня записи и MOL
Если наложить график спектроанализатора на график MOL, сразу станет видно, в какой именно области музыки легче всего пробивается через MOL ленты. Как же этим пользоваться?
MOL - это предел возможностей ленты, и его нельзя превышать. Однако график спектроанализатора - это сама музыка. Управляя регулятором уровня записи, мы можем свободно изменять её уровень.
Для наглядности давайте поставим график спектроанализатора и график MOL рядом с регулятором уровня записи и индикатором деки. У слайдерного регулятора уровень записи растёт по мере смещения вправо, но здесь для наглядности нарисуем так, чтобы уровень рос вверх. Это всё равно что расположить позицию спектроанализатора и уровень графика MOL согласованно. У индикатора уровня деки размах отклонения изменяется в зависимости от позиции регулятора уровня записи, поэтому свяжем его и с графиком спектроанализатора.
Если выставить регулятор уровня записи так, чтобы не превышать MOL
Тогда станет заметно, что график спектроанализатора и индикатор уровня находятся в очень похожих отношениях. То есть график спектроанализатора показывает уровень музыки разделённым по каждой частоте, а индикатор уровня показывает то же самое в виде одной общей величины. Различие только в этом.
Теперь, наверное, проясняется и смысл маркировок TYPE I и тому подобных на шкале индикатора. Точно так же, как кривая MOL на графике спектроанализатора, они показывают характерный уровень MOL для ленты данного типа. На шкале индикатора нельзя отобразить MOL для каждой частоты, поэтому для каждой ленты на шкале индикатора нанесён характерный уровень MOL, и, ориентируясь на него, понимаешь, что это представительный уровень MOL по всем частотам.
Если поднимать регулятор уровня записи и выставить уровень так, чтобы стрелка индикатора не уходила за метку MOL, то получится, в общем-то, до банальности простая техника. Однако, если понимать, что стоит за этим индикатором - уровень музыки и значение MOL ленты, - движение стрелки начнёт читаться вполне предметно.
Выбор ленты по жанру музыки
Думаю, об этом уже не нужно специально говорить, но в зависимости от музыки в ней могут содержаться сильные высокочастотные сигналы, а может присутствовать только энергия средне-низких частот.
При этом, как мы говорили ранее, если ленте превысить MOL в любой её области, звук исказится, и если каждый раз снижать уровень записи, в других частотных диапазонах MOL ленты останется недоиспользованным.
Если бы частотное распределение музыки в точности совпадало с кривой MOL ленты, можно было бы поднимать уровень записи до самого предела возможностей ленты и получать запись без потерь.
В этом и состоит суть выбора ленты. Если знать рисунок MOL ленты и частотное распределение музыки, выбор подходящей ленты превращается в удовольствие.

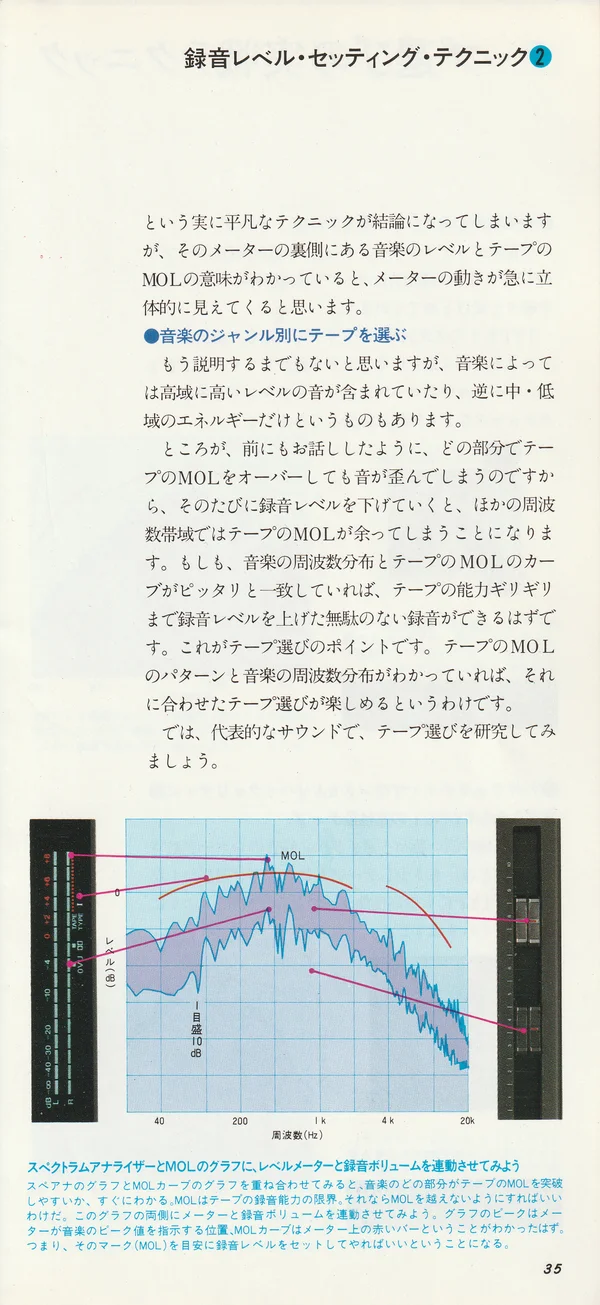

Подпись к схеме на стр. 35 справочника:
Свяжем спектроанализатор и график MOL с индикатором уровня и регулятором уровня записи. Если наложить график спектроанализатора на график кривой MOL, сразу становится видно, в какой области музыки легче всего пробивается через MOL ленты. MOL - это предел записывающей способности ленты. Значит, достаточно просто не выходить за MOL. Свяжем по обе стороны этого графика индикатор и регулятор уровня записи. Должно стать понятно, что пик графика - это позиция, в которой индикатор показывает пиковое значение музыки, а кривая MOL - это красная полоса на шкале индикатора. Иными словами, ориентируясь на эту метку (MOL), и нужно выставлять уровень записи.

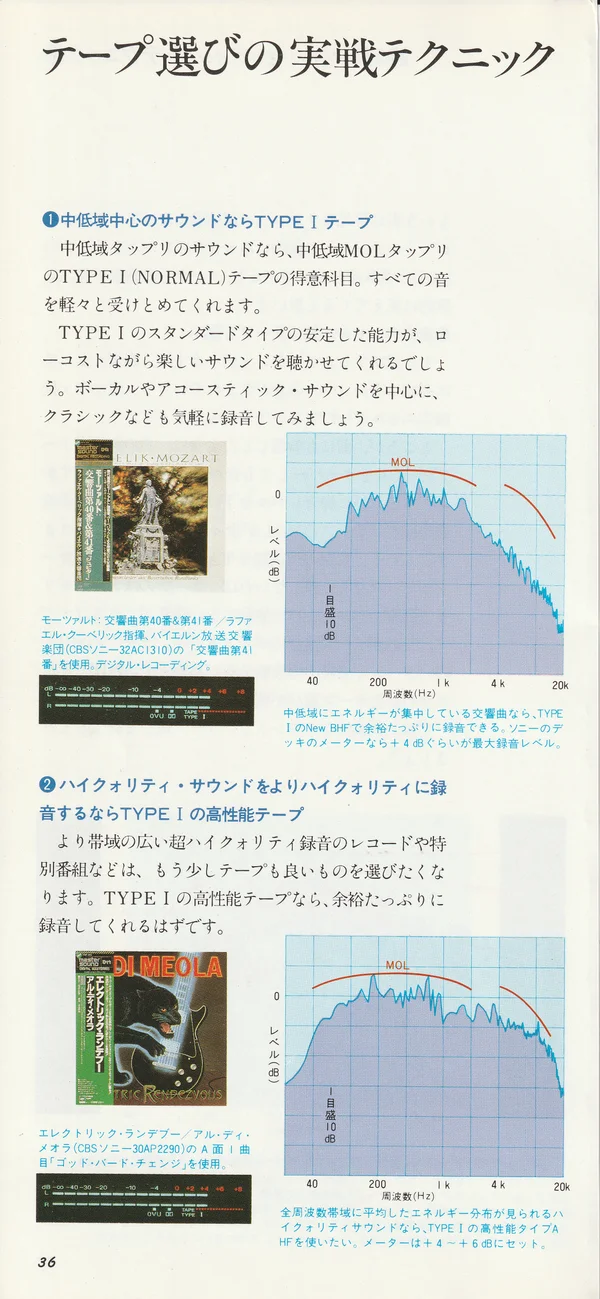

Практическая техника выбора ленты
Давайте на примере характерных звучаний разберёмся, как выбирать ленту.
❶ Для звучания со средне-низким акцентом - ленты TYPE I
Для звучания, насыщенного средне-низкими частотами, своя стихия - ленты TYPE I (NORMAL) с богатым MOL в средне-низкой области. Они с лёгкостью примут любые звуки.
Стабильные возможности стандартного типа TYPE I подарят вам недорогое, но приятное звучание. Спокойно записывайте на них вокал, акустическое звучание, классику.
Пример записи: «Симфония №41» из альбома «Моцарт: Симфонии №40 и №41» / дирижёр Рафаэль Кубелик, Симфонический оркестр Баварского радио (CBS/Sony 32AC1310). Цифровая запись.
Видно, что энергия сосредоточена в средне-низких частотах. На TYPE I New BHF - с запасом, индикатор деки даже не уходит до упора.
❷ Чтобы записать высококачественное звучание ещё качественнее - высококачественные ленты TYPE I
Для записей с более широким диапазоном, для дисков сверхвысокого качества или специальных передач хочется и ленту получше. Высококачественные ленты TYPE I запишут такой материал с большим запасом.
Пример записи: первый трек стороны A «God Bird Change» из альбома «Electric Rendezvous» / Аль Ди Меола (CBS/Sony 30AP2290).

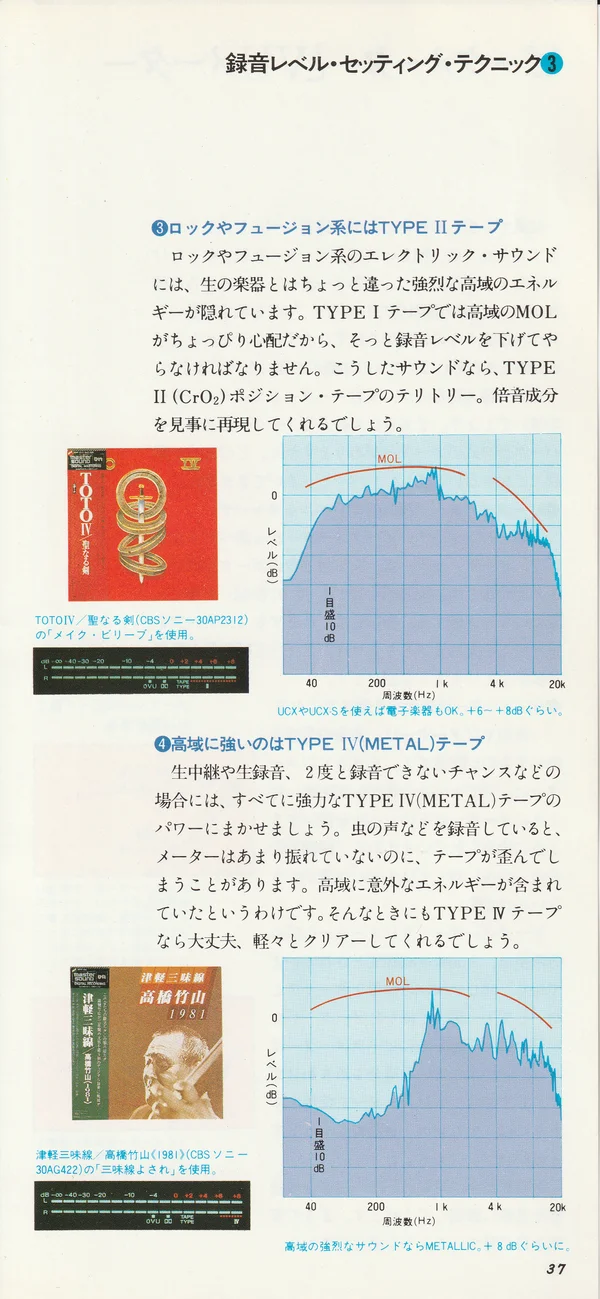

❸ Для рока и фьюжна - ленты TYPE Ⅱ
В электрическом звучании рока и фьюжна присутствует мощная высокочастотная энергия, отличающаяся от энергии живых акустических инструментов. На лентах TYPE I за MOL в высоких частотах слегка тревожно, поэтому уровень записи приходится осторожно снижать. Для такого звучания - территория лент позиции TYPE Ⅱ (CrO₂). Они великолепно воспроизведут обертоновые составляющие.
Пример записи: TOTO IV «Священный меч» / Sony 59HFD15 / уровень: 0 dB.
Звучание рока и фьюжна, как и следует из названия, имеет много сильных составляющих в высоких частотах.
❹ В высоких частотах сильнее всего - ленты TYPE Ⅳ (METAL)
Для прямых трансляций, живых записей и других случаев, когда повторная запись невозможна, доверьтесь мощи лент TYPE Ⅳ (METAL). У тех, кто записывает голоса насекомых, индикатор уровня может почти не отклоняться, а лента всё равно искажает - оказывается, в высоких частотах содержится неожиданно много энергии. В таких случаях с лентой TYPE Ⅳ всё в порядке - она с лёгкостью с этим справится.
Пример записи: «Сямисэн ёсарэ» из альбома «Цугару-сямисэн» / Такахаси Тикудзан (1981) (CBS/Sony 30AG422).
Если звук с мощной высокочастотной составляющей - METALLIC, примерно на +8 dB.

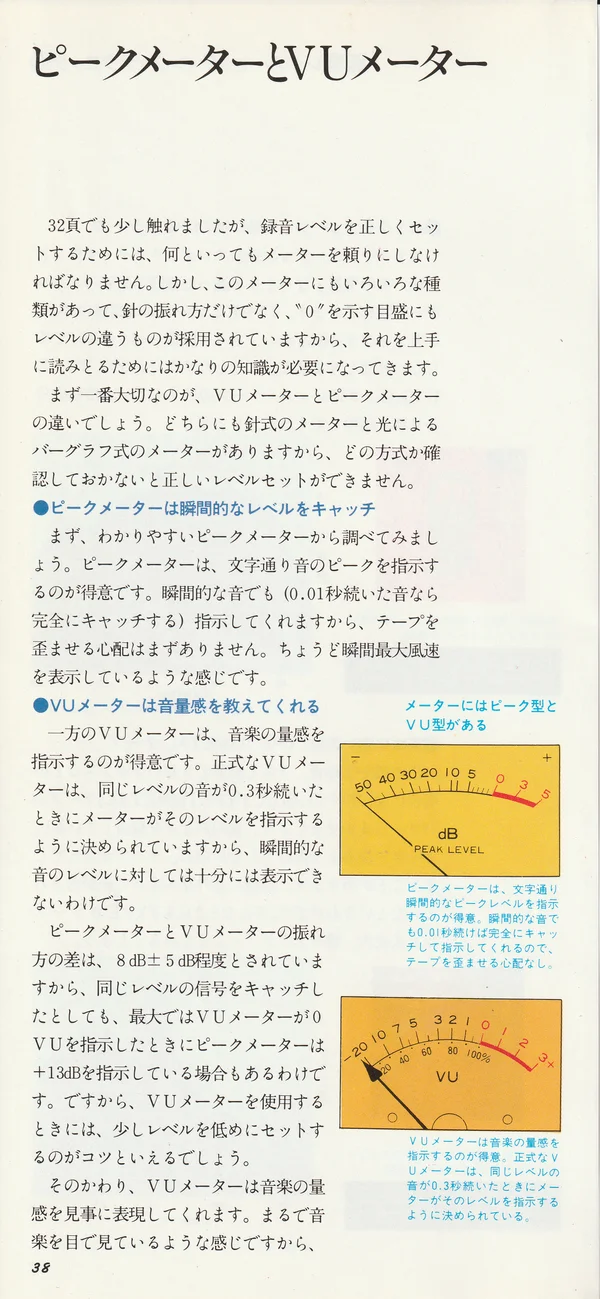

Пик-метр и VU-метр
Чтобы правильно выставить уровень записи, в любом случае не обойтись без индикатора. Однако индикаторы бывают разных типов, причём различается не только характер отклонения стрелки, но и уровень, принятый за «0» на шкале, поэтому, чтобы грамотно их читать, требуется немало знаний.
Прежде всего самое важное - это различие между VU-метром и пик-метром. И тот и другой бывают как стрелочными, так и в виде столбчатой (bar-graph) светодиодной индикации, поэтому, не убедившись, какой именно тип перед вами, корректно выставить уровень не получится.
Пик-метр ловит мгновенные уровни
Начнём с пик-метра - он понятнее. Пик-метр, как следует из названия, силён в показе пиков звука. Он показывает даже мгновенные сигналы (звук длительностью 0.01 сек он ловит полностью), поэтому опасения за искажения ленты практически нет. Это всё равно что прибор, показывающий мгновенную максимальную скорость ветра.
VU-метр передаёт ощущение объёма звука
VU-метр же силён в показе объёмности звучания. Полноценный VU-метр сделан так, что показывает уровень сигнала, когда сигнал с одним и тем же уровнем длится 0.3 сек, поэтому в отношении мгновенных уровней звука он не способен показать всё в полной мере.
Считается, что разница в отклонении пик-метра и VU-метра составляет около 8 dB ± 5 dB, поэтому при одном и том же сигнале возможна ситуация, когда VU-метр показывает 0 VU, а пик-метр в максимуме показывает +13 dB. Поэтому при использовании VU-метра небольшой запас вниз по уровню - вот в чём секрет.
Зато VU-метр великолепно передаёт объёмность звучания. Это всё равно что видеть музыку глазами, поэтому это очень удобный индикатор и для согласования левого и правого каналов, и для проверки общего баланса. Неудивительно, что его популярность растёт и среди профессионалов.
Любителям магнитной ленты удобнее пик-метр
Хотя и тот, и другой - отличные индикаторы, любителям ленты мы всё же рекомендуем пик-метр. Для ленты губительно даже мгновенное превышение уровня, поэтому пик-метр, способный точно его поймать, позволяет записывать спокойнее. А если это пик-метр с функцией Peak Hold, удерживающей пиковый уровень несколько секунд, то и читаемость на высоте.
Внимание к шкале индикатора
Японский стандарт построен в основном вокруг VU-метра, поэтому опорный уровень магнитофонов тоже задан под него. Уровень, который называют 160 nWb (нановебер), - это и есть тот самый уровень, и если на шкале указано 0 VU, можно считать, что это он. Этот уровень на 3 VU (поскольку шкала и VU-метра, и пик-метра в dB, можно сказать и 3 dB) ниже привычного нам уровня Dolby.
Однако стандарт допускает применение и иных уровней, отличных от 0 VU. В частности, для пик-метра стандартом считается выставлять MOL ленты на 0 dB, поэтому каждая фирма, учитывая связь с VU-метром, делает шкалу удобнее, например, принимая уровень Dolby за 0 dB. Индикаторы Sony приняли тот же уровень, что и международный стандарт, - за 0 dB здесь принят уровень на 4 dB выше 0 VU.
Ориентируясь на уровень Dolby, проверьте 0 dB на шкале своего индикатора.

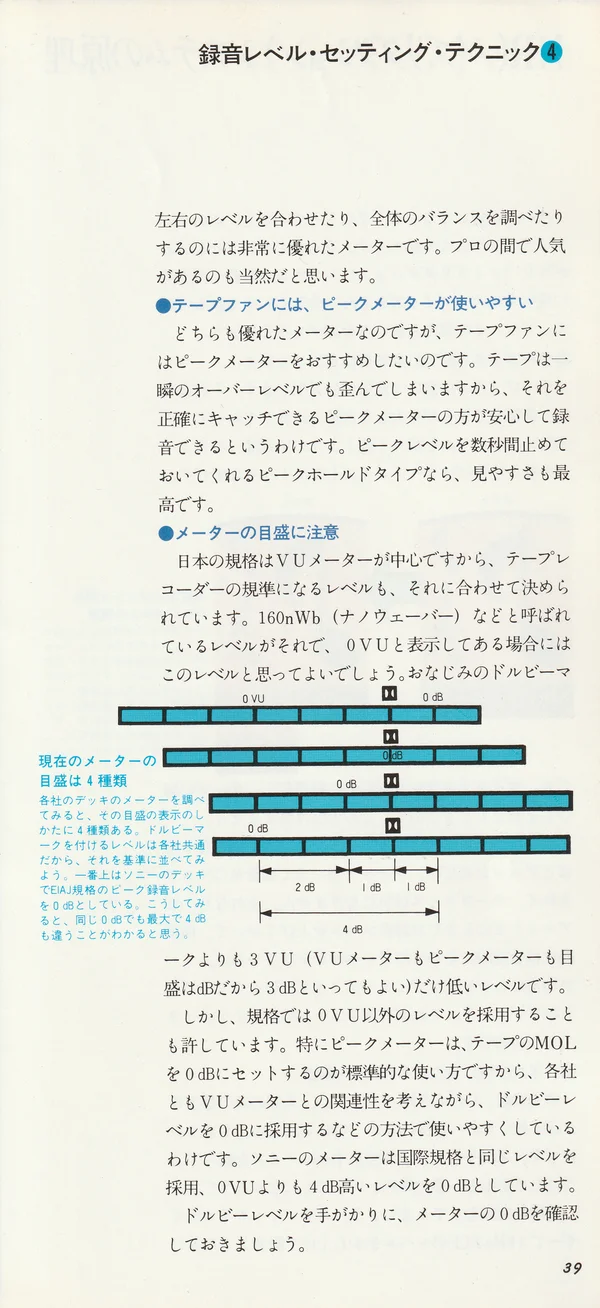

Подпись к схеме на стр. 39 справочника:
Сегодня шкал индикаторов - 4 разновидности. Если изучить индикаторы дек разных производителей, то способов разметки шкалы окажется четыре. Уровень, на который ставится метка Dolby, у всех общий, поэтому возьмём его за точку отсчёта и расположим шкалы рядом. Самая верхняя - индикатор деки Sony, у которой за 0 dB принят пиковый уровень записи стандарта EIAJ. Видно, что один и тот же 0 dB у разных производителей различается максимум на 4 dB.
